7.7 LookAt na prática

Nesta seção, seguiremos o passo a passo de desenvolvimento de uma aplicação que renderiza uma cena 3D do ponto de vista de uma câmera LookAt.

A cena 3D será composta por quatro instâncias do modelo “Stanford Bunny” dispostos sobre o plano $x z$ do espaço do mundo. A câmera LookAt simulará um observador em primeira pessoa. A figura 7.32 mostra o posicionamento dos objetos e a localização inicial da câmera.

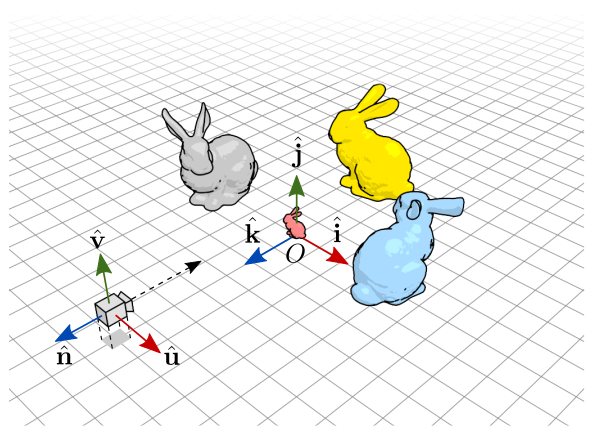

Figura 7.32: Objetos e elementos de cena dispostos no espaço do mundo.

Na figura acima, os vetores $\hat{i}$ , $\hat{j}$ , $\hat{k}$ correspondem às direções dos eixos $x$ , $y$ , $z$ do espaço euclidiano, e $\hat{u}$ , $\hat{v}$ , $\hat{n}$ são os vetores do frame da câmera. A câmera está localizada em $(0, 0.5, 2.5)$ e está olhando na direção do eixo $z$ negativo.

O coelho vermelho está na posição $(0, 0, 0)$ e tem escala de $10 %$ do tamanho original.
O coelho cinza está na posição $(- 1, 0, 0)$ e está rodado em $90^{\circ}$ em torno de seu eixo $y$ local.
O coelho azul está na posição $(1, 0, 0)$ e está rodado em $- 90^{\circ}$ em torno de seu eixo $y$ local.
O coelho amarelo está na posição $(0, 0, - 1)$ e está com sua orientação original.

A posição e orientação da câmera pode ser modificada através do teclado:

As setas para cima/baixo (ou W/S) fazem a câmera ir para a frente e para trás ao longo da direção de visão (direção de $\pm \hat{n}$ ). Esse movimento de câmera é conhecido como dolly no jargão da cinematografia.
As setas para os lados (ou A/D) fazem a câmera girar em torno de seu eixo $y$ (vetor $\hat{v}$ ). Esse movimento é chamado de pan.
As teclas Q/E fazem a câmera deslizar para os lados (direção de $\pm \hat{u}$ ). Esse movimento é chamado de truck ou dolly lateral.

Neste exemplo, a altura da câmera permanecerá sempre em $y = 0.5$ .

O resultado ficará como a seguir:

Observação

Para controlar a câmera usando o teclado é necessário abrir o link original e clicar na área de desenho. Desse modo a aplicação terá o foco do teclado.

Configuração inicial

No arquivo abcg/examples/CMakeLists.txt, inclua a linha:
```
add_subdirectory(lookat)
```

Crie o subdiretório abcg/examples/lookat e o arquivo abcg/examples/lookat/CMakeLists.txt com o seguinte conteúdo:

project(lookat)
add_executable(${PROJECT_NAME} camera.cpp ground.cpp main.cpp openglwindow.cpp)
enable_abcg(${PROJECT_NAME})

Crie os arquivos camera.cpp, camera.hpp, ground.cpp, ground.hpp, main.cpp, openglwindow.cpp e openglwindow.hpp.
Crie o subdiretório abcg/examples/lookat/assets. Dentro dele, crie os arquivos lookat.frag e lookat.vert. Além disso, baixe o arquivo bunny.zip e descompacte-o em assets.

A estrutura de abcg/examples/lookat ficará assim:

lookat/
│   CMakeLists.txt
│   camera.hpp
│   camera.cpp
│   ground.hpp
│   ground.cpp
│   main.cpp
│   openglwindow.hpp
│   openglwindow.cpp
│
└───assets/
    │   bunny.obj
    │   lookat.frag
    └   lookat.vert

main.cpp

Exceto pelo título da janela, o conteúdo de main.cpp é o mesmo do projeto anterior:

#include <fmt/core.h>

#include "abcg.hpp"
#include "openglwindow.hpp"

int main(int argc, char **argv) {
  try {
    abcg::Application app(argc, argv);

    auto window{std::make_unique<OpenGLWindow>()};
    window->setOpenGLSettings({.samples = 4});
    window->setWindowSettings(
        {.width = 600, .height = 600, .title = "LookAt Camera"});

    app.run(std::move(window));
  } catch (const abcg::Exception &exception) {
    fmt::print(stderr, "{}\n", exception.what());
    return -1;
  }
  return 0;
}

lookat.vert

O vertex shader ficará como a seguir:

#version 410

layout(location = 0) in vec3 inPosition;

uniform vec4 color;
uniform mat4 modelMatrix;
uniform mat4 viewMatrix;
uniform mat4 projMatrix;

out vec4 fragColor;

void main() {
  vec4 posEyeSpace = viewMatrix * modelMatrix * vec4(inPosition, 1);

  float i = 1.0 - (-posEyeSpace.z / 5.0);
  fragColor = vec4(i, i, i, 1) * color;

  gl_Position = projMatrix * posEyeSpace;
}

O atributo de entrada, inPosition, é a posição $(x, y, z)$ do vértice. Vamos considerar que estas coordenadas estão no espaço do objeto.

O atributo de saída, fragColor, é uma cor RGBA.

As variáveis uniformes são utilizadas para determinar a cor do objeto (color, na linha 5) e as matrizes $4 \times 4$ de transformação geométrica (linhas 6 a 8):

Matriz de modelo: modelMatrix;
Matriz de visão: viewMatrix;
Matriz de projeção: projMatrix.

Embora ainda não tenhamos visto o conteúdo teórico sobre a construção de uma matriz de projeção, vamos utilizar essa matriz desde já. Ela será necessária para obter o efeito de perspectiva e assim manter a ilusão de que a câmera LookAt é um observador dentro de um cenário 3D.

No código de main, a linha 13 transforma a posição de entrada usando as matrizes de modelo e visão. Para entendermos a ordem das transformações, temos de ler os operandos da linha 13 da direita para a esquerda:

  vec4 posEyeSpace = viewMatrix * modelMatrix * vec4(inPosition, 1);

Primeiro, vec4(inPosition, 1) produz a posição $(x, y, z, 1)$ , isto é, o ponto/vértice em coordenadas homogêneas que corresponde à posição $(x, y, z)$ no espaço do objeto. Esse vértice é transformado, através do produto matricial, pela matriz de modelo modelMatrix. A transformação pela matriz de modelo converte coordenadas do espaço do objeto para o espaço do mundo. Em seguida há uma transformação pela matriz de visão viewMatrix. A matriz de visão converte coordenadas do espaço do mundo para coordenadas do espaço da câmera. Assim, o resultado armazenado em posEyeSpace é a posição do vértice no espaço da câmera.

Na linha 15, calculamos um valor i de intensidade de cor a partir da coordenada $z$ do vértice no espaço da câmera:

  float i = 1.0 - (-posEyeSpace.z / 5.0);

Lembre-se que, no espaço da câmera, a câmera está olhando na direção de seu eixo $z$ negativo. Logo, do ponto de vista da câmera, todos os objetos à sua frente têm valor $z$ negativo. Ao fazermos -PosEyeSpace.z, tornamos esse valor positivo, correspondendo à distância entre o vértice e a câmera ao longo do eixo $z$ . A ideia aqui é transformar essa distância em um valor de intensidade de cor. A intensidade será máxima (1) se o objeto estiver o mais próximo possível da câmera (isto é, se estiver na mesma posição da câmera), e mínima (0) se estiver a 5 ou mais unidades de distância na direção de visão. Na linha 16, esse valor de intensidade é utilizado para multiplicar as componentes RGB da cor color.

  fragColor = vec4(i, i, i, 1) * color;

Assim, quanto mais longe o objeto estiver da câmera, mais escuro ele ficará. A partir da distância 5, a intensidade fica negativa, mas nesse caso o OpenGL fixa automaticamente o valor de cor para zero (não existe intensidade negativa de cor).

Na linha 18, projMatrix * posEyeSpace faz com que as coordenadas no espaço da câmera sejam convertidas para o espaço de recorte. É esse o resultado final em gl_Position:

  gl_Position = projMatrix * posEyeSpace;

lookat.frag

O conteúdo do fragment shader ficará assim:

#version 410

in vec4 fragColor;
out vec4 outColor;

void main() {
  if (gl_FrontFacing) {
    outColor = fragColor;
  } else {
    outColor = fragColor * 0.5;
  }
}

Se o triângulo estiver orientado de frente para a câmera, a cor final do fragmento será a cor de entrada (fragColor). Caso contrário, a cor terá metade da intensidade original (a cor RGB é multiplicada por 0.5). Assim, se a câmera estiver dentro de um objeto, os triângulos serão desenhados com uma cor mais escura, pois estaremos vendo o lado de trás da malha triangular.

camera.hpp

Neste arquivo definiremos a classe Camera que gerenciará a câmera LookAt. O conteúdo ficará como a seguir:

#ifndef CAMERA_HPP_
#define CAMERA_HPP_

#include <glm/mat4x4.hpp>
#include <glm/vec3.hpp>

class OpenGLWindow;

class Camera {
 public:
  void computeViewMatrix();
  void computeProjectionMatrix(int width, int height);

  void dolly(float speed);
  void truck(float speed);
  void pan(float speed);

 private:
  friend OpenGLWindow;

  glm::vec3 m_eye{glm::vec3(0.0f, 0.5f, 2.5f)};  // Camera position
  glm::vec3 m_at{glm::vec3(0.0f, 0.5f, 0.0f)};   // Look-at point
  glm::vec3 m_up{glm::vec3(0.0f, 1.0f, 0.0f)};   // "up" direction

  // Matrix to change from world space to camera soace
  glm::mat4 m_viewMatrix;

  // Matrix to change from camera space to clip space
  glm::mat4 m_projMatrix;
};

#endif

Observe, nas linhas 21 a 23, que a classe tem todos os atributos necessários para criar o frame de uma câmera LookAt:

m_eye: posição da câmera $(0, 0.5, 2.5)$ .
m_at: posição para onde a câmera está olhando $(0, 0.5, 0)$ .
m_up: vetor de direção para cima $(0, 1, 0)$ .

Na linha 26 temos a matriz de visão (m_viewMatrix) que será calculada pela função Camera::computeViewMatrix declarada na linha 11.

Na linha 29 temos a matriz de projeção (m_projMatrix) que será calculada pela função Camera::computeProjectionMatrix declarada na linha 12.

As funções Camera::dolly, Camera::truck e Camera::pan serão chamadas a partir de OpenGLWindow em resposta à entrada do teclado. Internamente, essas funções modificarão as variáveis m_eye e m_at, fazendo a câmera mudar de posição e orientação.

camera.cpp

A definição das funções membro de Camera ficará como a seguir:

#include "camera.hpp"

#include <glm/gtc/matrix_transform.hpp>

void Camera::computeProjectionMatrix(int width, int height) {
  m_projMatrix = glm::mat4(1.0f);
  const auto aspect{static_cast<float>(width) / static_cast<float>(height)};
  m_projMatrix = glm::perspective(glm::radians(70.0f), aspect, 0.1f, 5.0f);
}

void Camera::computeViewMatrix() {
  m_viewMatrix = glm::lookAt(m_eye, m_at, m_up);
}

void Camera::dolly(float speed) {
  // Compute forward vector (view direction)
  const glm::vec3 forward{glm::normalize(m_at - m_eye)};

  // Move eye and center forward (speed > 0) or backward (speed < 0)
  m_eye += forward * speed;
  m_at += forward * speed;

  computeViewMatrix();
}

void Camera::truck(float speed) {
  // Compute forward vector (view direction)
  const glm::vec3 forward{glm::normalize(m_at - m_eye)};
  // Compute vector to the left
  const glm::vec3 left{glm::cross(m_up, forward)};

  // Move eye and center to the left (speed < 0) or to the right (speed > 0)
  m_at -= left * speed;
  m_eye -= left * speed;

  computeViewMatrix();
}

void Camera::pan(float speed) {
  glm::mat4 transform{glm::mat4(1.0f)};

  // Rotate camera around its local y axis
  transform = glm::translate(transform, m_eye);
  transform = glm::rotate(transform, -speed, m_up);
  transform = glm::translate(transform, -m_eye);

  m_at = transform * glm::vec4(m_at, 1.0f);

  computeViewMatrix();
}

No próximo capítulo, quando tivermos visto o conteúdo teórico sobre matrizes de projeção, descreveremos o funcionamento da função Camera::computeProjectionMatrix. Por enquanto, basta sabermos que ela calcula uma matriz de projeção perspectiva.

Em Camera::computeViewMatrix, chamamos a função lookAt da GLM usando os atributos da câmera:

void Camera::computeViewMatrix() {
  m_viewMatrix = glm::lookAt(m_eye, m_at, m_up);
}

Camera::computeViewMatrix será chamada sempre que houver alguma alteração em m_eye ou m_at.

Em Camera::dolly, os pontos m_eye e m_at são deslocados para a frente ou para trás ao longo da direção de visão (vetor forward):

void Camera::dolly(float speed) {
  // Compute forward vector (view direction)
  const glm::vec3 forward{glm::normalize(m_at - m_eye)};

  // Move eye and center forward (speed > 0) or backward (speed < 0)
  m_eye += forward * speed;
  m_at += forward * speed;

  computeViewMatrix();
}

Veja que, ao final, Camera::computeViewMatrix é chamada para reconstruir a matriz de visão.

Camera::truck funciona de forma parecida com Camera::dolly. Os pontos m_eye e m_at são deslocados nas laterais de acordo com a direção do vetor left. O vetor left é o produto vetorial entre o vetor up e o vetor forward.

void Camera::truck(float speed) {
  // Compute forward vector (view direction)
  const glm::vec3 forward{glm::normalize(m_at - m_eye)};
  // Compute vector to the left
  const glm::vec3 left{glm::cross(m_up, forward)};

  // Move eye and center to the left (speed < 0) or to the right (speed > 0)
  m_at -= left * speed;
  m_eye -= left * speed;

  computeViewMatrix();
}

Camera::pan faz o movimento de girar a câmera em torno de seu eixo $y$ . Isso é feito alterando apenas o ponto m_at:

void Camera::pan(float speed) {
  glm::mat4 transform{glm::mat4(1.0f)};

  // Rotate camera around its local y axis
  transform = glm::translate(transform, m_eye);
  transform = glm::rotate(transform, -speed, m_up);
  transform = glm::translate(transform, -m_eye);

  m_at = transform * glm::vec4(m_at, 1.0f);

  computeViewMatrix();
}

Após a linha 45, a matriz transform representa uma concatenação de transformações na forma:

$M = I . T (p_{eye}) . R_{y} (θ) . T (- p_{eye}) .$

A ordem de aplicação das transformações é obtida lendo a expressão acima da direita para a esquerda (no código, lemos de baixo para cima, da linha 45 à linha 40):

$T (- p_{eye})$ (linha 45) tem o efeito de transladar a câmera para a origem do mundo, isto é, faz o ponto $p_{eye}$ virar a origem $O$ .
$R_{y} (θ)$ (linha 44) roda a câmera em torno do eixo $y$ do mundo. Como a câmera agora está na origem, é como se a câmera fosse girada em torno de seu próprio eixo $y$ .
$T (p_{eye})$ (linha 43) é a transformação inversa da primeira, isto é, faz a câmera voltar à sua posição original (mas note que, por causa do passo anterior, a orientação da câmera não é mais a orientação original).
$I$ é a matriz identidade (criada na linha 40).

A linha 47 transforma m_at por transform. O resultado é rodar m_at em torno do eixo $y$ local da câmera.

Observação

As operações da linha 40 até a linha 45 em Camera::pan são equivalentes ao pseudocódigo:

transform = I;
transform = transform * T(m_eye);
transform = transform * Ry(-speed);
transform = transform * T(-m_eye);

que é o mesmo que

transform = I * T(m_eye) * Ry(-speed) * T(-m_eye);

onde I, Ry e T são as matrizes de transformação identidade, rotação em $y$ , e translação.

openglwindow.hpp

Deixaremos a definição da classe OpenGLWindow como a seguir:

#ifndef OPENGLWINDOW_HPP_
#define OPENGLWINDOW_HPP_

#include <vector>

#include "abcg.hpp"
#include "camera.hpp"
#include "ground.hpp"

struct Vertex {
  glm::vec3 position;

  bool operator==(const Vertex& other) const {
    return position == other.position;
  }
};

class OpenGLWindow : public abcg::OpenGLWindow {
 protected:
  void handleEvent(SDL_Event& ev) override;
  void initializeGL() override;
  void paintGL() override;
  void paintUI() override;
  void resizeGL(int width, int height) override;
  void terminateGL() override;

 private:
  GLuint m_VAO{};
  GLuint m_VBO{};
  GLuint m_EBO{};
  GLuint m_program{};

  int m_viewportWidth{};
  int m_viewportHeight{};

  Camera m_camera;
  float m_dollySpeed{0.0f};
  float m_truckSpeed{0.0f};
  float m_panSpeed{0.0f};

  Ground m_ground;

  std::vector<Vertex> m_vertices;
  std::vector<GLuint> m_indices;

  void loadModelFromFile(std::string_view path);
  void update();
};

#endif

O código é semelhante ao do projeto loadmodel visto no capítulo anterior. As diferenças estão nas seguintes linhas:

Linhas 7 e 8: inclusão dos cabeçalhos camera.hpp e ground.hpp;
Linha 20: declaração da função handleEvent para tratar os eventos do teclado;
Linha 36: definição de um objeto da classe Camera para controlar a câmera LookAt;
Linhas 37 a 39: definição de variáveis de controle de velocidade de dolly, truck e pan;
Linha 41: definição de um objeto da classe Ground para desenhar o chão.
Linha 47: definição de uma função update que será chamada em paintGL.

Algumas coisas foram removidas em relação ao projeto loadmodel, como a variável que controlava o número de triângulos exibidos e a função OpenGLWindow::standardize que normalizava e centralizava o modelo no NDC. Dessa vez, o modelo armazenado no VBO será o modelo sem modificações, isto é, o modelo lido diretamente do arquivo. Para mudar a escala e posição do modelo, usaremos a matriz de modelo.

openglwindow.cpp

O início de openglwindow.cpp é exatamente o mesmo do projeto anterior:

#include "openglwindow.hpp"

#include <fmt/core.h>
#include <imgui.h>
#include <tiny_obj_loader.h>

#include <cppitertools/itertools.hpp>
#include <glm/gtx/fast_trigonometry.hpp>
#include <glm/gtx/hash.hpp>
#include <unordered_map>

// Explicit specialization of std::hash for Vertex
namespace std {
template <>
struct hash<Vertex> {
  size_t operator()(Vertex const& vertex) const noexcept {
    const std::size_t h1{std::hash<glm::vec3>()(vertex.position)};
    return h1;
  }
};
}  // namespace std

A definição de OpenGLWindow::handleEvent vem a seguir:

void OpenGLWindow::handleEvent(SDL_Event& ev) {
  if (ev.type == SDL_KEYDOWN) {
    if (ev.key.keysym.sym == SDLK_UP || ev.key.keysym.sym == SDLK_w)
      m_dollySpeed = 1.0f;
    if (ev.key.keysym.sym == SDLK_DOWN || ev.key.keysym.sym == SDLK_s)
      m_dollySpeed = -1.0f;
    if (ev.key.keysym.sym == SDLK_LEFT || ev.key.keysym.sym == SDLK_a)
      m_panSpeed = -1.0f;
    if (ev.key.keysym.sym == SDLK_RIGHT || ev.key.keysym.sym == SDLK_d)
      m_panSpeed = 1.0f;
    if (ev.key.keysym.sym == SDLK_q) m_truckSpeed = -1.0f;
    if (ev.key.keysym.sym == SDLK_e) m_truckSpeed = 1.0f;
  }
  if (ev.type == SDL_KEYUP) {
    if ((ev.key.keysym.sym == SDLK_UP || ev.key.keysym.sym == SDLK_w) &&
        m_dollySpeed > 0)
      m_dollySpeed = 0.0f;
    if ((ev.key.keysym.sym == SDLK_DOWN || ev.key.keysym.sym == SDLK_s) &&
        m_dollySpeed < 0)
      m_dollySpeed = 0.0f;
    if ((ev.key.keysym.sym == SDLK_LEFT || ev.key.keysym.sym == SDLK_a) &&
        m_panSpeed < 0)
      m_panSpeed = 0.0f;
    if ((ev.key.keysym.sym == SDLK_RIGHT || ev.key.keysym.sym == SDLK_d) &&
        m_panSpeed > 0)
      m_panSpeed = 0.0f;
    if (ev.key.keysym.sym == SDLK_q && m_truckSpeed < 0) m_truckSpeed = 0.0f;
    if (ev.key.keysym.sym == SDLK_e && m_truckSpeed > 0) m_truckSpeed = 0.0f;
  }
}

Os eventos de teclado são tratados de forma separada para as teclas pressionadas (SDL_KEYDOWN, linhas 24 a 35) e para as teclas liberadas (SDL_KEYUP, linhas 36 a 51).

Quando uma tecla é pressionada (seta ou QWEASD), a velocidade de dolly, pan ou truck é modificada para +1 ou -1. Quando a tecla é liberada, a velocidade correspondente volta para 0.

Vamos agora à definição de OpenGLWindow::initializeOpenGL, que também é bem parecida com a do projeto loadmodel:

void OpenGLWindow::initializeGL() {
  abcg::glClearColor(0, 0, 0, 1);

  // Enable depth buffering
  abcg::glEnable(GL_DEPTH_TEST);

  // Create program
  m_program = createProgramFromFile(getAssetsPath() + "lookat.vert",
                                    getAssetsPath() + "lookat.frag");

  m_ground.initializeGL(m_program);

  // Load model
  loadModelFromFile(getAssetsPath() + "bunny.obj");

  // Generate VBO
  abcg::glGenBuffers(1, &m_VBO);
  abcg::glBindBuffer(GL_ARRAY_BUFFER, m_VBO);
  abcg::glBufferData(GL_ARRAY_BUFFER, sizeof(m_vertices[0]) * m_vertices.size(),
                     m_vertices.data(), GL_STATIC_DRAW);
  abcg::glBindBuffer(GL_ARRAY_BUFFER, 0);

  // Generate EBO
  abcg::glGenBuffers(1, &m_EBO);
  abcg::glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_EBO);
  abcg::glBufferData(GL_ELEMENT_ARRAY_BUFFER,
                     sizeof(m_indices[0]) * m_indices.size(), m_indices.data(),
                     GL_STATIC_DRAW);
  abcg::glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0);

  // Create VAO
  abcg::glGenVertexArrays(1, &m_VAO);

  // Bind vertex attributes to current VAO
  abcg::glBindVertexArray(m_VAO);

  abcg::glBindBuffer(GL_ARRAY_BUFFER, m_VBO);
  const GLint positionAttribute{
      abcg::glGetAttribLocation(m_program, "inPosition")};
  abcg::glEnableVertexAttribArray(positionAttribute);
  abcg::glVertexAttribPointer(positionAttribute, 3, GL_FLOAT, GL_FALSE,
                              sizeof(Vertex), nullptr);
  abcg::glBindBuffer(GL_ARRAY_BUFFER, 0);

  abcg::glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_EBO);

  // End of binding to current VAO
  abcg::glBindVertexArray(0);

  resizeGL(getWindowSettings().width, getWindowSettings().height);
}

Em relação ao projeto anterior, modificamos o nomes dos shaders lidos (linhas 61 a 62), chamamos Ground::initializeGL na linha 64 (para inicializar o VAO/VBO do chão) e incluímos a chamada a OpenGLWindow::resizeGL na linha 103.

A função Camera::computeProjectioMatrix é chamada dentro de OpenGLWindow::resizeGL para reconstruir a matriz de projeção. Os valores da matriz dependem do tamanho atual da janela. Assim, ao chamarmos OpenGLWindow::resizeGL em OpenGLWindow::initializeGL, garantimos que a aplicação começará com uma matriz de projeção válida para as dimensões da janela.

A definição de OpenGLWindow::loadModelFromFile é a mesma do projeto anterior.

Vamos à definição de OpenGLWindow::paintGL:

void OpenGLWindow::paintGL() {
  update();

  // Clear color buffer and depth buffer
  abcg::glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

  abcg::glViewport(0, 0, m_viewportWidth, m_viewportHeight);

  abcg::glUseProgram(m_program);

  // Get location of uniform variables (could be precomputed)
  const GLint viewMatrixLoc{
      abcg::glGetUniformLocation(m_program, "viewMatrix")};
  const GLint projMatrixLoc{
      abcg::glGetUniformLocation(m_program, "projMatrix")};
  const GLint modelMatrixLoc{
      abcg::glGetUniformLocation(m_program, "modelMatrix")};
  const GLint colorLoc{abcg::glGetUniformLocation(m_program, "color")};

  // Set uniform variables for viewMatrix and projMatrix
  // These matrices are used for every scene object
  abcg::glUniformMatrix4fv(viewMatrixLoc, 1, GL_FALSE,
                           &m_camera.m_viewMatrix[0][0]);
  abcg::glUniformMatrix4fv(projMatrixLoc, 1, GL_FALSE,
                           &m_camera.m_projMatrix[0][0]);

  abcg::glBindVertexArray(m_VAO);

  // Draw white bunny
  glm::mat4 model{1.0f};
  model = glm::translate(model, glm::vec3(-1.0f, 0.0f, 0.0f));
  model = glm::rotate(model, glm::radians(90.0f), glm::vec3(0, 1, 0));
  model = glm::scale(model, glm::vec3(0.5f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 1.0f, 1.0f, 1.0f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

  // Draw yellow bunny
  model = glm::mat4(1.0);
  model = glm::translate(model, glm::vec3(0.0f, 0.0f, -1.0f));
  model = glm::scale(model, glm::vec3(0.5f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 1.0f, 0.8f, 0.0f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

  // Draw blue bunny
  model = glm::mat4(1.0);
  model = glm::translate(model, glm::vec3(1.0f, 0.0f, 0.0f));
  model = glm::rotate(model, glm::radians(-90.0f), glm::vec3(0, 1, 0));
  model = glm::scale(model, glm::vec3(0.5f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 0.0f, 0.8f, 1.0f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

  // Draw red bunny
  model = glm::mat4(1.0);
  model = glm::scale(model, glm::vec3(0.1f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 1.0f, 0.25f, 0.25f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

  abcg::glBindVertexArray(0);

  // Draw ground
  m_ground.paintGL();

  abcg::glUseProgram(0);
}

A função OpenGLWindow::update é chamada logo do início (linha 161) para atualizar a posição e orientação da câmera LookAt.

Nas linhas 179 e 184, o conteúdo das matrizes de visão e projeção é enviado às variáveis uniformes no shader:

  // Set uniform variables for viewMatrix and projMatrix
  // These matrices are used for every scene object
  abcg::glUniformMatrix4fv(viewMatrixLoc, 1, GL_FALSE,
                           &m_camera.m_viewMatrix[0][0]);
  abcg::glUniformMatrix4fv(projMatrixLoc, 1, GL_FALSE,
                           &m_camera.m_projMatrix[0][0]);

Observe o uso da função glUniformMatrix4fv. Essa função tem a assinatura

void glUniformMatrix4fv(GLint location,
                        GLsizei count,
                        GLboolean transpose,
                        const GLfloat *value);

onde

location é o identificador de localização da variável uniforme no shader;
count é o número de matrizes que queremos transferir à variável uniforme;
transpose é um valor booleano que indica se queremos enviar a transposta da matriz;
value é o ponteiro para o primeiro elemento do arranjo de elementos da matriz.

A renderização do coelho branco é configurada nas linhas 188 a 197:

  // Draw white bunny
  glm::mat4 model{1.0f};
  model = glm::translate(model, glm::vec3(-1.0f, 0.0f, 0.0f));
  model = glm::rotate(model, glm::radians(90.0f), glm::vec3(0, 1, 0));
  model = glm::scale(model, glm::vec3(0.5f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 1.0f, 1.0f, 1.0f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

Nas linhas 189 a 192 é criada a concatenação de transformações que forma a matriz de modelo (model). Para o coelho branco, essa concatenação é

$M_{model} = I . T (- 1, 0, 0) . R_{y} (\frac{π}{2}) . S (0.5, 0.5, 0.5) .$ Essas transformações servem para posicionar o modelo do coelho no mundo. Inicialmente o modelo está na posição e orientação definida no arquivo bunny.obj: na origem, sobre o plano $y = 0$ , como vimos na figura 7.17. As transformações são aplicadas da seguinte forma:

Transformação de escala para reduzir o tamanho do coelho para $50 %$ de seu tamanho original (linha 192);
Rotação em $90^{\circ}$ em torno do eixo $y$ do espaço do objeto, que é o mesmo eixo $y$ do espaço do mundo (linha 191);
Translação pelo vetor $(- 1, 0, 0)$ , que posiciona o coelho em sua posição final na cena (linha 190);
Transformação identidade (linha 189).

Na linha 194, a matriz de modelo é enviada à variável uniforme m_modelMatrix no vertex shader.

Na linha 195, a variável uniforme color é definida com $(1, 1, 1, 1)$ (branco) no vertex shader.

Finalmente, na linha 196 é feita a chamada ao comando de renderização.

Observe como um procedimento semelhante é feito para os outros coelhos. Mudam apenas as transformações que serão usadas para criar a matriz model, e o valor de cor definido na variável uniforme color.

Para o coelho amarelo:

  // Draw yellow bunny
  model = glm::mat4(1.0);
  model = glm::translate(model, glm::vec3(0.0f, 0.0f, -1.0f));
  model = glm::scale(model, glm::vec3(0.5f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 1.0f, 0.8f, 0.0f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

Para o coelho azul:

  // Draw blue bunny
  model = glm::mat4(1.0);
  model = glm::translate(model, glm::vec3(1.0f, 0.0f, 0.0f));
  model = glm::rotate(model, glm::radians(-90.0f), glm::vec3(0, 1, 0));
  model = glm::scale(model, glm::vec3(0.5f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 0.0f, 0.8f, 1.0f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

Para o pequeno coelho vermelho:

  // Draw red bunny
  model = glm::mat4(1.0);
  model = glm::scale(model, glm::vec3(0.1f));

  abcg::glUniformMatrix4fv(modelMatrixLoc, 1, GL_FALSE, &model[0][0]);
  abcg::glUniform4f(colorLoc, 1.0f, 0.25f, 0.25f, 1.0f);
  abcg::glDrawElements(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT,
                       nullptr);

Note que todos os modelos foram renderizados com o mesmo VAO (linha 186), pois todos compartilham o mesmo VBO. É a matriz de modelo que faz com que cada coelho tenha uma transformação diferente no cenário 3D.

No final de OpenGLWindow::paintGL, temos o seguinte código:

  abcg::glBindVertexArray(0);

  // Draw ground
  m_ground.paintGL();

  abcg::glUseProgram(0);

Na linha 229, o VAO dos coelhos deixa de ser usado. Em seguida, na linha 232, o chão é desenhado. O chão tem seu próprio VAO, mas usa os mesmos shaders dos coelhos. É por isso que os shaders só são desabilitados na linha 234 com a chamada a glUseProgram(0).

A definição de OpenGLWindow::terminateGL ficará como a seguir:

void OpenGLWindow::terminateGL() {
  m_ground.terminateGL();

  abcg::glDeleteProgram(m_program);
  abcg::glDeleteBuffers(1, &m_EBO);
  abcg::glDeleteBuffers(1, &m_VBO);
  abcg::glDeleteVertexArrays(1, &m_VAO);
}

Não há nada de muito novo nesse código, exceto a chamada a Ground::terminateGL para liberar o VAO e VBO do chão.

Finalmente, a definição de OpenGLWindow::update ficará como a seguir:

void OpenGLWindow::update() {
  const float deltaTime{static_cast<float>(getDeltaTime())};

  // Update LookAt camera
  m_camera.dolly(m_dollySpeed * deltaTime);
  m_camera.truck(m_truckSpeed * deltaTime);
  m_camera.pan(m_panSpeed * deltaTime);
}

Aqui, as funções de movimentação da câmera são chamadas usando as variáveis de velocidade que tiveram seus valores determinados em OpenGLWindow::handleEvent de acordo com as teclas pressionadas.

ground.hpp

A classe Ground é responsável pelo desenho do chão. Embora não seja uma classe derivada de abcg::OpenGLWindow, os nomes de funções são os mesmos (initializeGL, paintGL e terminateGL). Como vimos anteriormente, essas funções são chamadas nas respectivas funções de OpenGLWindow:

#ifndef GROUND_HPP_
#define GROUND_HPP_

#include "abcg.hpp"

class Ground {
 public:
  void initializeGL(GLuint program);
  void paintGL();
  void terminateGL();

 private:
  GLuint m_VAO{};
  GLuint m_VBO{};

  GLint m_modelMatrixLoc{};
  GLint m_colorLoc{};
};

#endif

Ground::initializeGL recebe como parâmetro o identificador de um programa de shader já existente. Assim, o chão pode usar os mesmos shaders dos coelhos.

Em Ground::paintGL, veremos que o chão é desenhado como um padrão de xadrez. Como é um padrão composto por quadriláteros, o VBO não precisa ser a malha geométrica do chão inteiro. O VBO é apenas um quadrilátero de tamanho unitário. Em Ground::paintGL, esse quadrilátero será desenhado várias vezes para formar um ladrilho com padrão de xadrez.

ground.cpp

Vamos começar com a definição de Ground::initializeGL:

#include "ground.hpp"

#include <cppitertools/itertools.hpp>

void Ground::initializeGL(GLuint program) {
  // Unit quad on the xz plane
  std::array vertices{glm::vec3(-0.5f, 0.0f,  0.5f),
                      glm::vec3(-0.5f, 0.0f, -0.5f),
                      glm::vec3( 0.5f, 0.0f,  0.5f),
                      glm::vec3( 0.5f, 0.0f, -0.5f)};

  // Generate VBO
  abcg::glGenBuffers(1, &m_VBO);
  abcg::glBindBuffer(GL_ARRAY_BUFFER, m_VBO);
  abcg::glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices.data(),
                     GL_STATIC_DRAW);
  abcg::glBindBuffer(GL_ARRAY_BUFFER, 0);

  // Create VAO and bind vertex attributes
  abcg::glGenVertexArrays(1, &m_VAO);
  abcg::glBindVertexArray(m_VAO);
  abcg::glBindBuffer(GL_ARRAY_BUFFER, m_VBO);
  const GLint posAttrib{abcg::glGetAttribLocation(program, "inPosition")};
  abcg::glEnableVertexAttribArray(posAttrib);
  abcg::glVertexAttribPointer(posAttrib, 3, GL_FLOAT, GL_FALSE, 0, nullptr);
  abcg::glBindBuffer(GL_ARRAY_BUFFER, 0);
  abcg::glBindVertexArray(0);

  // Save location of uniform variables
  m_modelMatrixLoc = abcg::glGetUniformLocation(program, "modelMatrix");
  m_colorLoc = abcg::glGetUniformLocation(program, "color");
}

No início da função, definimos os vértices de um quadrilátero de tamanho unitário centralizado no plano $x z$ . Em seguida, criamos o VBO e fazemos a ligação do VBO com o atributo inPosition do shader program. Por fim, salvamos a localização das variáveis uniformes que serão utilizadas em Ground::paintGL.

A propósito, eis o código de Ground::paintGL:

void Ground::paintGL() {
  // Draw a grid of tiles centered on the xz plane
  const int N{5};

  abcg::glBindVertexArray(m_VAO);
  for (const auto z : iter::range(-N, N + 1)) {
    for (const auto x : iter::range(-N, N + 1)) {
      // Set model matrix
      glm::mat4 model{1.0f};
      model = glm::translate(model, glm::vec3(x, 0.0f, z));
      abcg::glUniformMatrix4fv(m_modelMatrixLoc, 1, GL_FALSE, &model[0][0]);

      // Set color (checkerboard pattern)
      const float gray{(z + x) % 2 == 0 ? 1.0f : 0.5f};
      abcg::glUniform4f(m_colorLoc, gray, gray, gray, 1.0f);

      abcg::glDrawArrays(GL_TRIANGLE_STRIP, 0, 4);
    }
  }
  abcg::glBindVertexArray(0);
}

Aqui, desenhamos uma grade de 11x11 quadriláteros (variando $z$ e $x$ de -5 a 5). Cada quadrilátero é transladado através de uma matriz de modelo e então desenhado com glDrawArrays usando a primitiva GL_TRIANGLE_STRIP. A cor utilizada (configurada pela variável uniforme do shader) é modificada de acordo com a paridade das coordenadas da grade de modo a formar o padrão de xadrez.

Em Ground::terminateGL, apenas o VBO e o VAO são liberados:

void Ground::terminateGL() {
  abcg::glDeleteBuffers(1, &m_VBO);
  abcg::glDeleteVertexArrays(1, &m_VAO);
}

Como o programa de shader é o mesmo dos coelhos, o responsável pela liberação dos shaders é OpenGLWindow, como vimos em OpenGLWindow::terminateGLP.

Isso conclui o projeto lookat. Baixe o código completo a partir deste link.
